Современные системы вентиляции все чаще оснащаются автоматикой, которая позволяет точно управлять воздушными потоками и поддерживать необходимые параметры микроклимата. Одним из важных элементов такой системы является электропривод воздушного клапана с возвратной пружиной, который обеспечивает надежное управление положением клапана и может использоваться в объектах с повышенными требованиями к безопасности. Однако такие устройства представлены разными видами, и выбор подходящей модели зависит от назначения вентиляции, особенностей клапана и условий эксплуатации.
Что такое электропривод вентиляционного клапана
Электропривод вентиляционного клапана — это устройство, которое преобразует электрический сигнал управления в механическое движение. С его помощью осуществляется автоматическое открытие, закрытие или регулирование положения воздушного клапана без необходимости ручного вмешательства.
Конструкция привода обычно включает электродвигатель, редуктор, механизм передачи движения и элементы управления. Электродвигатель создает усилие, редуктор передает его на вал клапана, а система управления определяет направление и степень открытия. Благодаря такой работе можно автоматически регулировать объем поступающего или удаляемого воздуха, повышать энергоэффективность системы и интегрировать вентиляцию в общую систему управления зданием.
Основные критерии классификации электроприводов
При выборе оборудования важно учитывать несколько параметров: способ управления, наличие возвратного механизма, напряжение питания, тип управляющего сигнала и назначение системы. Эти характеристики определяют возможности привода и сферу его применения.
Один и тот же тип оборудования может быть оптимальным для одной вентиляционной системы и неподходящим для другой. Например, для простой приточной установки достаточно базового привода с открытием и закрытием клапана, а для сложного объекта потребуется устройство с плавным регулированием положения.
Двухпозиционные электроприводы
Двухпозиционные модели относятся к наиболее простым и распространенным вариантам. Их принцип работы основан на двух состояниях: клапан полностью открыт или полностью закрыт.
Такие приводы подходят для систем, где не требуется точное регулирование количества воздуха. Они часто применяются в стандартных вентиляционных установках, где необходимо включать или отключать подачу воздуха в определенные моменты.
Главное преимущество двухпозиционных моделей — простота конструкции, надежность и удобство эксплуатации. Благодаря минимальному количеству управляющих функций они отличаются стабильной работой и подходят для многих бытовых и коммерческих объектов.
Трехпозиционные электроприводы
Трехпозиционные приводы позволяют не только полностью открыть или закрыть клапан, но и остановить его в промежуточном положении. Управление осуществляется с помощью отдельных сигналов, отвечающих за движение в разные стороны.
Такие модели подходят для систем, где требуется более гибкое управление воздушными потоками. Они используются в вентиляционных установках, где важно учитывать изменение условий работы и поддерживать оптимальные параметры воздухообмена.
Преимущество трехпозиционных устройств заключается в возможности более точной настройки работы системы по сравнению с обычными двухпозиционными моделями.
Модулирующие электроприводы
Модулирующие приводы являются одним из наиболее современных решений для автоматизации вентиляции. Они позволяют плавно изменять положение клапана в определенном диапазоне, например от полного закрытия до полного открытия.
Управление такими устройствами обычно осуществляется аналоговым сигналом, например 0–10 В. Контроллер может изменять положение клапана в зависимости от температуры, влажности, концентрации углекислого газа или других параметров воздуха.
Главное преимущество модулирующих моделей — высокая точность регулирования и возможность снизить энергозатраты. Они особенно востребованы в современных зданиях с автоматизированными системами управления микроклиматом.

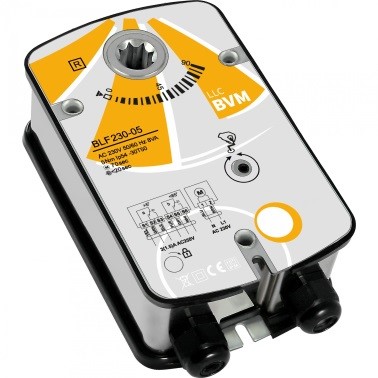

Электроприводы с возвратной пружиной
Модели с возвратной пружиной имеют дополнительный механизм, который возвращает клапан в определенное положение при отключении питания. Обычно это необходимо для обеспечения безопасности и защиты оборудования в аварийных ситуациях.
Такие приводы широко применяются в системах, где важно гарантированное закрытие или открытие клапана при сбоях электропитания. Они используются в противопожарной вентиляции, дымоудалении и других системах, к которым предъявляются повышенные требования надежности.
Основным преимуществом является способность выполнять защитную функцию даже при отсутствии управляющего напряжения.
Электроприводы без возвратной пружины
Приводы без возвратного механизма отличаются более простой конструкцией и часто имеют меньшую стоимость. После отключения питания клапан сохраняет свое текущее положение.
Такие модели подходят для стандартных вентиляционных систем, где аварийное возвращение клапана в исходное состояние не требуется. Они отличаются надежностью, меньшим энергопотреблением и достаточной функциональностью для большинства обычных задач.
Приводы по напряжению питания
Еще один важный критерий выбора — напряжение питания. Наиболее распространены модели на 24 В и 230 В.
Электроприводы на 24 В часто применяются в автоматизированных системах зданий благодаря повышенной безопасности и удобству интеграции с контроллерами. Они востребованы на объектах, где требуется централизованное управление большим количеством оборудования.
Модели на 230 В чаще используются в более простых системах, где требуется прямое подключение к электрической сети. Выбор зависит от особенностей проекта и требований конкретной вентиляционной установки.
Аналоговые и цифровые приводы
По типу управления электроприводы могут быть аналоговыми и цифровыми. Аналоговые модели получают сигнал изменения положения и обеспечивают точное регулирование работы клапана.
Цифровые приводы предназначены для интеграции в современные системы автоматизации зданий. Они могут передавать информацию о своем состоянии, получать команды от контроллеров и участвовать в комплексном управлении инженерными системами.
Где применяются разные типы электроприводов
Для бытовой и простой коммерческой вентиляции чаще всего используются двухпозиционные модели. Они позволяют эффективно управлять подачей воздуха без сложной автоматики.
В зданиях с повышенными требованиями к комфорту применяются модулирующие приводы, которые обеспечивают точную регулировку параметров воздушной среды. В системах безопасности используются модели с возвратной пружиной, способные выполнять необходимые действия даже при аварийных ситуациях.
Промышленные объекты требуют оборудования с повышенной надежностью, рассчитанного на интенсивную эксплуатацию и работу в сложных условиях.
Как выбрать подходящий электропривод
Перед покупкой необходимо учитывать несколько факторов: тип воздушного клапана, требуемый крутящий момент, способ управления, напряжение питания и условия эксплуатации.
Важно правильно рассчитать нагрузку, поскольку недостаточная мощность привода может привести к нестабильной работе или быстрому износу оборудования. Также следует учитывать совместимость устройства с существующей системой автоматизации.
Грамотно подобранный электропривод обеспечивает стабильную работу вентиляции, снижает эксплуатационные расходы и помогает создать эффективную систему управления воздушными потоками. Выбор подходящей модели зависит не от максимального количества функций, а от соответствия оборудования конкретным задачам объекта.
